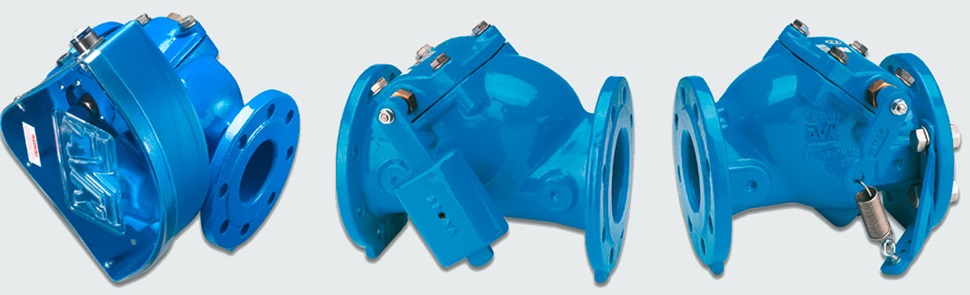

Nepovratni ventili s povratnom klapnom
AVK nudi nepovratne ventile s povratnom klapnom u veličini DN 50-600 s polugom i tegom, polugom i oprugom ili sa zatvorenim čaurama. Nepovratni ventili s povratnom klapnom kompanije AVK omogućavaju veoma lak pristup radi održavanja i mogu se ugraditi i horizontalno i vertikalno.
Šta je nepovratni ventil s povratnom klapnom?
Nepovratni ventil s povratnom klapnom se montira s diskom koji visi na šarci ili osovini. Disk se pokreće sa sedišta i omogućava protok unapred, a kada se tok zaustavi, disk se vraća nazad na sedište da bi sprečio povratni tok. Masa diska i povratni tok utiču na zaporne karakteristike ventila
Nepovratni klapna ventili s polugom i tego mili polugom i oprugom
Često se na ventile montira poluga s tegom ili poluga s oprugom radi postizanja optimalnog učinka. Nepovratni ventili s povratnom klapnom, polugom i tegom pogodni su za instalacije koje imaju povećan rizik od hidrauličkog udara pri standardnim brzinama. Nepovratni ventili s povratnim zatvaračem, polugom i spoljnom oprugom pogodni su za visok pritisak, nedovoljan povratni pritisak i velike brzine protoka.
Važno je pri ugrađivanju nepovratnog ventila s povratnom klapnom biti svestan činjenice da je i njemu potrebno održavanje, pošto disk mora povremeno da se čisti. Pored toga, poluga se često montira da bi omogućila vizuelni pregled. Stoga se odbojni ventili s povratnim zatvaračem često ugrađuju na instalacije koje pokriva osoblje.
Prednosti AVK nepovratnih klapna ventila
Pri projektovanju nepovratnih ventila s povratnom klapnom kompanije AVK poseban akcenat je stavljen na lak pristup radi održavanja. Kada se odvije nekoliko zavrtanja, poklopac sa šarkom i diskom može se skinuti s tela ventila da bi se obavile aktivnosti održavanja.
Jedinstveni dizajn diska
Laki disk od EPDM gume sa zaptivkom i čeličnim umetkom ne zahteva mnogo snage da bi se ventil otvorio ili zatvorio. Disk se montira za najlonsku čauru, koja mu omogućava da se blago kreće i horizontalno i vertikalno, kao i da se potpuno zatvori u slučaju manjih nečistoća na sedištu. Sedište je pod uglom od 20°, čime se postiže zaptivenost čak i pri niskom povratnom pritisku. Šarka je napravljena od nerđajućeg čelika otpornog na kiselinu i čvrsto je pričvršćena za osovinu zavrtnjima da bi se eliminisao mrtvi hod i tako obezbedila dugotrajnost. Kada je na raspolaganju ograničen prostor, šarka se može staviti u obrnut položaj.
Izbegavanje hidro udara
Kada se montiraju s polugom i tegom, nepovratni ventili s povratnim zatvaračem malih dimenzija nude mogućnost punjenja tečnošću ručnim okretanjem poluge. Teg na poluzi je podesiv radi mekog naleganja na sedište, kao i postizanja optimalne brzine zatvaranja radi sprečavanja hidrauličkog udara. Dostupna je i dodatna sigurnosna mera u vidu zaštite poluge i tega, pošto eliminiše rizik od nastanka povreda. Zaštita je dostupna s graničnim sklopkama za daljinski nadzor.
Nepovratni ventili s povratnom klapnom kompanije AVK dostupni su u veličini DN 50-300 s fleksibilnim sedištem i veličini DN 350-600 s metalnim sedištem.
Glavne osobine AVK nepovratnih klapna ventila
- Poklopac/disk omogućava lak pristup radi održavanja
- Disk s metalnim umetkom je u potpunosti vulkanizovan EPDM gumom (do veličine DN 300) i obezbeđuje optimalnu zaptivenost
- Zaptivka na disku obezbeđuje zatvorenost
- Laki disk ne zahteva mnogo snage da bi se ventil otvorio ili zatvorio
- Disk može blago da se pomera i horizontalno i vertikalno da bi se potpuno zatvorio
- Šarka je pričvršćena oko osovine sa zavrtnjima radi eliminacije mrtvog hoda i obezbeđivanja dugotrajnosti
- Širok unutrašnji prečnik obezbeđuje nizak gubitak pritiska
- Nodularni liv s epoksidnim slojem u skladu je sa standardom DIN 3476, 1. deo, i EN 14901.
