Ventili za brane, rezervoare i hidroenergiju

AVK Grupa nudi sveobuhvatan izbor visokokvalitetnih ventila za kontrolu pražnjenja i zaštitnih ventila iz sopstvene proizvodnje, zajedno sa širokim spektrom drugih tipova ventila naših brendova i odabranih partnera od poverenja.

AVK je priznati brend u sektoru vodosnabdevanja, a nekoliko naših kompanija poznato je po svojoj stručnosti u infrastrukturnim projektima koji uključuju brane, rezervoare i hidroenergiju. Orbinox ima dokazane rezultate u isporuci adaptiranih rešenja za širok spektar projekata širom sveta u poslednjih 40 godina. Glenfield doprinosi sa više od jednog veka stručnosti u ovom segmentu jednim od svojih najranijih projekata koji datira iz 1913. godine, a danas se njihova izuzetno izdržljiva rešenja proizvode u našem visokotehnološkom pogonu ventila u Kini. AC.MO dodaje širok izbor igličastih ventila, a AVK-ov veliki asortiman proizvoda za snabdevanje vodom dopunjuje asortiman.

U nastavku pronađite kratak opis naših proizvoda, uključujući veze do našeg pretraživača proizvoda koji sadrži tablice podataka za svaki proizvod.

Ventili za kontrolu pražnjenja: fiksni konusni ventili za ispuštanje i potopljeni ventili za ispuštanje, igličasti ventili
Radijalne kapije
Roler kapije
Stop logs kapije
Tablaste ustave
Sigurnosni ventili: leptir ventili, tablasto-nožasti ventili, i zasuni
Nepovratni ventili: nepovratni leptir ventili i nepovratni ventili sa klapnom
Regulacioni ventili: igličasti ventili i ventili sa plovkom
Vazdušni ventili
Montažno-demontađni komadi

Takođe pronađite linkove do naše brošure, animacije i studije o slučaja na dnu ove stranice.

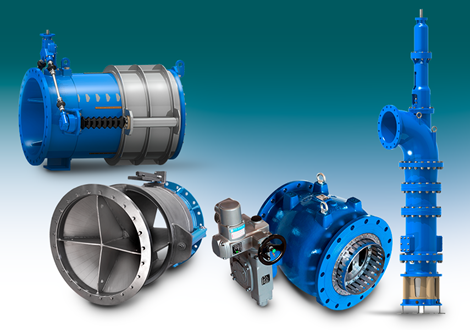

Ventili za kontrolu pražnjenja

Kontrolni ventili za pražnjenje dizajnirani su da regulišu protok ispuštanja iz brana i rezervoara i hidro-zaobilaznih sistema i bezbedno rasipaju ogromnu kinetičku energiju generisanu u velikim količinama vode koja brzo teče.

Fiksni konusni (slobodni) ventili za pražnjenje ispuštaju kružno profilisani mlaz vode direktno u atmosferu. Potopljeni ventili za pražnjenje ispuštaju podpovršinski mlaz pod vodom u rezervoar/basen. Igličasti ventili se obično koriste kao „linijski“ kontrolni ventili, ali se mogu koristiti i za ispuštanje u atmosferu. Sva tri tipa ventila mogu se koristiti za zatvaranje ili regulisanje donjih i srednjih vodova brana i rezervoara, kao i za obilazne sisteme hidroelektrane.

Sva tri tipa ventila su efikasna, robusna i decenijski dokazana - što ih čini ključnim komponentama u branama, rezervoarima i drugoj kritičnoj vodovodnoj infrastrukturi širom sveta.

Fiksni konusni (slobodni) ventili za pražnjenje

Fiksni konusni ventili su jednostavni, lagani kontrolni ventili za pražnjenje koji oslobađaju kružni mlaz u obliku konusa (ventilator ili sprej). Ventili su stoga poznati i kao šuplji mlazni ventili i mlazni disperzni ventili. Poznati su i kao ventili za čahure, kao i Howell-Bunger ventili, nazvani po gospodi Howellu i Bungeru, koji su razvili dizajn fiksnog konusnog ventila 1930 -ih. Kako se ventili ispuštaju direktno u atmosferu, svaka kavitacija se javlja u vazduhu bez oštećenja ventila, a kinetička energija u vodi se apsorbuje i raspršuje protiv atmosferskog pritiska okoline, pre nego što padne poput jake kiše ili je usmerena u obliku mlaza u nizvodni „mirujuće jezero“. Fiksni konusni ventili su linearno kontrolni ventili koji mogu raditi u bilo kom procentu (> 10%) otvorenosti, što ih čini odličnim za regulaciju i oslobađanje okolnih tokova. Ventili sa fiksnim konusom takođe mogu da podnesu mnogo veće brzine/protok (do 25 m/s) od ostalih vrsta regulacionih ventila, što znači da mogu biti manje veličine od alternativa kako bi zadovoljili bilo koju datu brzinu protoka, ne zahtevaju da budu smešteni u komoru i veoma su jednostavni za rukovanje i održavanje.

ORBINOX fiksni konusni ventili tipa CH mogu se podesiti tako da ispune specifične uslove rada svake primene. Veličine do DN3000 i dizajni za pritiske do 400mVs od ugljeničnog čelika ili različitih vrsta nerđajućeg čelika, dostupni su sa ručnim, električnim ili hidrauličnim aktuatorima. Pogledajte animaciju na dnu ove stranice koja objašnjava funkciju.
→ Serija 1425 fabrikovani fiksni konusni ventili za ispuštanje, tip CH

Ventili za ispuštanje sa fiksnim konusom AVK serije 857 (dizajn Glenfield) dizajnirani su oko jednodelnog livenog tela od duktilnog gvožđa za visoku krutost i čahure od nerđajućeg čelika otpornog na kiseline sa komponentama duktilnog gvožđa obloženog epoksidom za visoku otpornost na koroziju. Ovaj standardni dizajn PN16 dostupan je u DN200-2200 sa ručnim reduktorom, električnim ili hidrauličnim aktuatorom.
→ Ventili za ispuštanje sa fiksnim konusom serije 857

Potopljeni ventili za ispuštanje

AVK potopljeni ventili za ispuštanje (Glenfield dizajn) pružaju kontrolu pražnjenja unutar vrlo kompaktnog otiska, sa sigurnim, mnogo tišim i ekološki prihvatljivim rasipanjem energije. Ventili od duktilnog liva, dizajnirani su sa bronzanim kućištem premazanim epoksidom, sa unutrašnjim delovima od nerđajućeg čelika za visoku otpornost na koroziju. Dostupni su u DN200-1600 u PN16 i DN600-1000 u PN25 i sa električnim aktuatorom ili reduktorom.
→ Ventili za potopljeni ispušni ventili serije 856

Igličasti ventili (poznati i kao Klipno-Prstenasti ventili)

AC.MO igličasti ventili dizajnirani su za linijsko prigušivanje i kontrolu pritiska i protoka pri umerenim protocima i visokim diferencijalnim pritiscima. Takođe se mogu koristiti kao kontrolni ventili pražnjenja koji se ispuštaju u atmosferu, ali su ograničeni na protok do 10 m/s i ne rasipaju energiju - proizvode koncentrovani mlaz savršen za snimanje duž cevovoda ili kanala. Igličasti ventili su idealni za stalnu linijsku regulaciju protoka iz srednjih izlaza u mrežne puteve, sisteme za navodnjavanje ili cevovode koji vode do postrojenja za prečišćavanje vode itd. Dostupni su do DN2500 i do PN40 u manjim veličinama. Veličine do DN150 su standardno izrađene od nerđajućeg čelika, a veće veličine livene u duktilnom livu obloženom fuzijskim epoksidom.
→ Iglični ventili serije 872

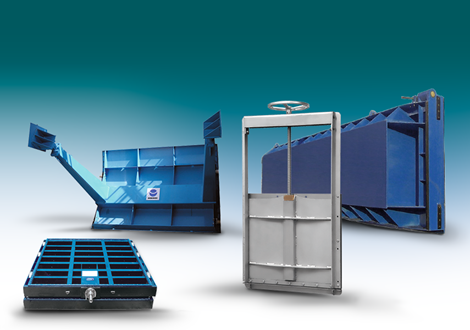

Radijalne kapije

Radijalne kapije se obično postavljaju u kanale i u prelivnim putevima brane kao kontrolni elementi nivoa vode ili kao komponente za regulaciju i ispuštanje u donjim izlazima. Radijalne kapije sastoje se od mehanički zavarenog, zakrivljenog panela u obliku sektora koji se zaptiva pomoću elastomernih profila pričvršćenih na ploču i povezuje se sa fiksnim delovima ugrađenim u betonsku konstrukciju. Potrebno je samo minimalno kretanje za otvaranje ili zatvaranje kapije, što rezultira potrebom za niskom silom podizanja. Prednosti uključuju brzo aktiviranje, visok kapacitet pražnjenja i siguran, jednostavan rad.

ORBINOX radijalne kapije tipa CT izrađene su od ugljeničnog čelika i dizajnirane su za specifične uslove rada svake primene. Kapije koje se koriste u kanalima i prelivima brane su vodonepropusne sa 3 strane (strane i dno) i dizajnirane su da podrže prelivanje ako je potrebno, podržavajući opterećenja vode jednaka maksimalnoj visini kapije plus navedeno prelivanje u svakom slučaju. Kapije koje se koriste kao regulacioni i ispušni elementi za izlaze dubokovodne brane su vodonepropusne sa 4 strane i dizajnirane su za opterećenja vode do 100 mVc.
→ Radijalne kapije serije 1428, tip CT

Roler kapije

Roler kapije se obično koriste za zatvaranje velikih otvora i velikih opterećenja vodom. Obično se koriste u tornjevima za dovod vode, ulazima brane i kao zaštitni mehanizmi na hidrauličnim elektranama gde se takođe mogu koristiti kao regulacioni mehanizam za povezivanje turbine sa mrežom. Kapija se sastoji od snažno ojačane izrađene konstrukcije, vođene sistemom bočnih rolera koji smanjuje operativna opterećenja. ORBINOX roler kapije izrađene su od ugljeničnog čelika (ili nerđajućeg čelika) i dizajnirane su za specifične uslove usluge svake primene. Sposobni su da podrže vodena opterećenja do 100 mVc i dostupni su sa hidrauličnim ili električnim aktuatorom.
→ Serija 1429 roler kapije, tip MV

Stop-log pregrade

Stop-log su modularne, uklonjive barijere koje se koriste za kontrolu protoka vode u hidrauličkim konstrukcijama kao što su brane, rezervoari, prelivi i hidroelektrane. Obično izrađeni od aluminijuma ili čelika, table za zaustavljanje se slažu vertikalno unutar proreza za vođenje ugrađenih u betonske zidove ili stubove. Njihova primarna funkcija je privremeno blokiranje ili preusmeravanje vode, omogućavajući održavanje, inspekciju ili operativna podešavanja bez potrebe za stalnim pregradama ili ventilima.

ORBINOX stop-log su dizajnirani za instalacije otvorenih kanala u postrojenjima za prečišćavanje otpada, navodnjavanju, hidrauličkim radovima i hidroelektranama. Klizač je formiran od nekoliko tabli koje se uklapaju jedna na drugu u okvir. Dodavanjem ili uklanjanjem tabli korisnik može kontrolisati protok u kanalu. Sistem zaptivanja ugrađen je na obe bočne i donje površine svake table, što rezultira vodonepropusnim zaptivanjem. Okvir je obično ugrađen u beton, ali takođe može biti dizajniran da bude montiran na zid ili licem u postojeći kanal. ORBINOX stop-log tipa SL izrađeni su od nerđajućeg čelika, dok su table za zaustavljanje tipa SA izrađene od aluminijuma. Pored toga, zaustavne table (tip AG) dostupne su na zahtev.
→ Stop-log serije 772/83, tip SL

Tablaste ustave

Obično se koriste u postrojenjima za prečišćavanje vode/otpadnih voda, ali se takođe široko koriste u sistemima za kontrolu poplava i navodnjavanje, jer pružaju pouzdanu i isplativu izolaciju i regulaciju tokova.

ORBINOX olovke su izrađene od čelika ili nerđajućeg čelika i napravljene za izdržljivost u teškim okruženjima i imaju nisku stopu curenja, konstrukciju za teške uslove rada i modularni dizajn koji omogućava lako prilagođavanje. Samopodešavajući dizajn zaptivke omogućava jednostavan rad. Dostupno je ručno, električno ili hidraulično upravljanje. Njihove zidne ustave su kvadratnog ili pravougaonog dizajna sa zaptivanjem na sve četiri strane i dvosmerne su do 1200k1200 mm. Okrugle i pravougaone olovke sa zakrilačima takođe su deo njihovog asortimana.
→ Zidne ustave serije 772/6Ks, tip MU

Zaštitni ventili

Zaštitni ventili su ventili za zatvaranje i održavanje u slučaju nužde velike brzine instalirani uzvodno od ventila za kontrolu pražnjenja. Ovi ventili služe kao primarni izolacioni elementi, dizajnirani da prekinu protok vode u cevovodima velikog prečnika, cevovodima I usisnim strukturama, u hitnim slučajevima kako bi se osigurala bezbednost rada ili olakšalo održavanje nizvodne armature.

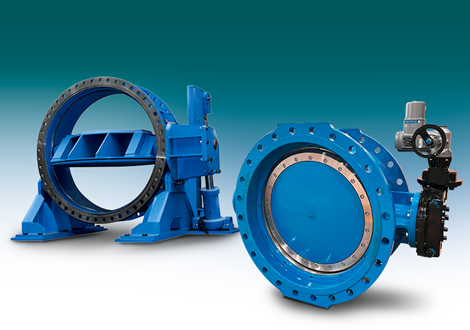

Leptir ventili

Leptir ventili se široko koriste u branama, rezervoarima i hidroenergetskim instalacijama. Njihov kompaktan dizajn i rad sa ¼ okreta čine ih isplativim i idealnim za ugradnju tamo gde je prostor ograničen i potrebno je brzo isključivanje. Nudimo širok asortiman koji obuhvata proizvedene i livene dvostruke ekscentrične leptir ventile prilagođene zahtevima primene visokog pritisaka/brzine i velikog prečnika u vodovodnoj infrastrukturi.

ORBINOX dvostruki ekscentrični leptir ventili tipa MB dizajnirani su za specifične uslove rada koji podržavaju brzine tečnosti do 10 m/s za upotrebu kao zaštitni ventili i glavni ulazni ventili u hidroelektranama, kao i zaštitni ventili/ventili za zatvaranje u slučaju nužde obično instalirani uzvodno od kontrolnih ventila za pražnjenje u branama i izlazima rezervoara. Mogu se napraviti do DN3500 u mnogim konfiguracijama materijala koje odgovaraju specifičnim zahtevima i sa hidrauličnim, električnim ili ručnim aktiviranjem.
→ Serija 1427 proizvedeni dvostruki ekscentrični leptir ventili, tip MB

AVK dvostruki ekscentrični leptir ventili dizajnirani su za zatvaranje u vodenim aplikacijama i dostupni su do DN3200 i za ocene pritiska do PN25. Blago nagnuti disk, optimizovani dizajn zaptivke, jedinstveni dizajn osovine i završne zone osovine zaštićene od korozije sve su karakteristike koje premašuju tržišne standarde.
→ Dvostruki ekscentrični leptir ventili serije 756

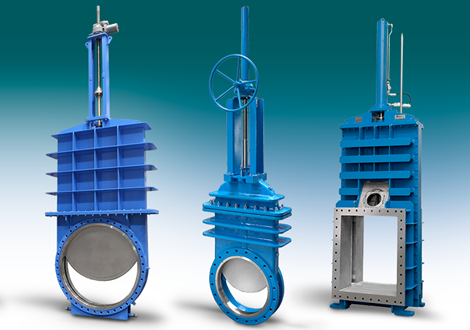

Nožasti zasuni za zatvaranje pod visokim pritiskom/velikom brzinom

Nožasti zasuni visokog pritiska, poznati i kao klizne kapije, idealni su za cevovode velikog prečnika gde se moraju precizno kontrolisati velike zapremine i brzine protoka. Posebno su efikasni za medije sa suspendovanim čvrstim materijama, što ih čini pogodnim za brane, rezervoare i slične primene. Direktan dizajn osigurava minimalan pad pritiska, dok njihova kompaktna konstrukcija nudi nizak radni obrtni moment i jednostavnu ugradnju - idealno za velike infrastrukturne projekte.

ORBINOX proizvedeni nožasti ventili tipa VS dostupni su do DN4000.
Imaju obrađenu kapiju sa naoštrenom ivicom za potpunu nepropusnost u zahtevnim uslovima protoka. Dizajni su prilagođeni specifičnim zahtevima pritiska, temperature i brzine. Dostupne su različite konfiguracije za materijale, sisteme zaptivanja, standarde prirubnica, aktuatore i premaze kako bi se osigurale optimalne performanse i izdržljivost.
→ Serija 1432 fabrikovani nožasti zasuni, tip VS

ORBINOX liveni nožasti zasuni tipa CV dostupni su u DN80-1000 (veće veličine na zahtev) i do PN100 u zavisnosti od veličine. Oni su jednosmerni sa karakteristikama i konfiguracijama poput proizvedenih verzija.
→ Liveni nožasti zasuni serije 1431, tip CV

Zasunski ventili sa poklopcem

Uobičajena konfiguracija visokog izlaza dna brane koristi dve kapije sa poklopcem ventila instalirane blizu jedna drugoj u seriji. Nizvodni ventil je radni/servisni ventil, pri čemu se uzvodni ventil za bezbednost/održavanje koristi samo za održavanje nizvodnog ventila. Zasunski ventili sa poklopcem dizajnirani su sa pravougaonom geometrijom otvora sa ravnom metalnom zaptivnom površinom na dnu. Kapija je u potpunosti oslonjena sve do kraja, omogućavajući joj da se sigurno zatvori u ekstremnim brzinama i da se osigurava da se ostaci isperu kroz ventil bez zaglavljivanja i sprečavanja njegovog zatvaranja. Zasunski ventili sa poklopcem uglavnom se nalaze u donjim ili srednjim donjim izlaznim kanalima za vodu, sa telima i poklopcima do gornje prirubnice ugrađenim u beton za dodatnu čvrstoću. Zbog svoje veličine i težine kapije, obično se hidraulički upravljaju.

ORBINOX zasunski ventili sa poklopcem dizajnirani su za specifične uslove rada svake aplikacije i dostupni su u veličinama do 2500 k 3500 mm koji podržavaju opterećenja vode do 200 mVc i brzine veće od 35 m/s. Izrađeni su od ugljeničnog čelika ili nerđajućeg čelika sa bronzanim naplatcima i pokretnim delovima od nerđajućeg čelika i obično se aktiviraju hidrauličnim aktuatorom zbog velikog naprezanja.
→ Zasunski ventili sa poklopcem serije 1426, tip BU

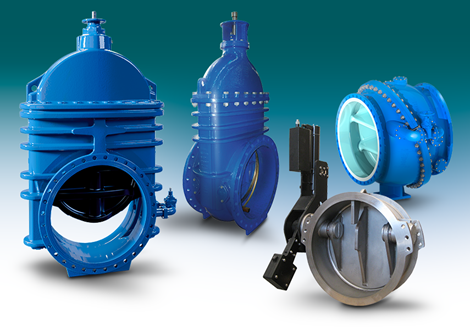

Zasunski ventili (klinasti dizajn)

Zasunski ventili igraju ključnu ulogu u vodovodnoj infrastrukturi kao što su brane, rezervoari i hidroelektrane obezbeđujući pouzdano zatvaranje velikih količina vode pod visokim pritiskom. Dizajnirani za retke operacije uključivanja/isključivanja, nude minimalan otpor protoka kada su potpuno otvoreni zbog punog otvora, što ih čini idealnim za izolacione zadatke.

AVK zasuni sa metalnim zaptivanjem (dizajn Glenfield) dostupni su do DN2200 u PN10 i 16 i DN1200 u PN25 i 40 i dizajnirani su za pouzdane performanse visoke čvrstoće u vodovodnim cevovodima velikog prečnika. Njegovo zaptivanje metal-metal čini ga idealnim za primenu sirove vode. Posebna verzija modela S54 (S54-41) „Reservoir Spec' razvijena je za upotrebu u branama, rezervoarima i hidroenergetskim aplikacijama, gde je sposobnost pouzdanog zatvaranja u protocima veće brzine do 9 m/s kritična.
→ Specifikacija rezervoara zasuna sa metalnim zaptivanjem serije 54 (preuzmite brošuru)

AVK mekonalegajući zasuni napravljeni su od duktilnog gvožđa sa epoksidnim premazom odobrenim GSK i klinom potpuno inkapsuliranim gumom koji nudi 100% nepropusnost i zaštitu od korozije, idealan za sisteme vodosnabdevanja i rezervoara do DN1200 i kao obilazni ventili.
→ Mekonalegajući zasuni serije 06

Nepovratni ventili

Nepovratni ventili su neophodni za zaštitu vodovodne infrastrukture od povratnog toka, hidro udara i oštećenja pumpe tokom isključivanja. Robustan dizajn, niske potrebe za održavanjem i dostupne konfiguracije čine naše nepovratne ventile idealnim za instalacije velikog kapaciteta.

Nepovratni leptir/klapna ventili

ORBINOX nepovratni ventili sa klapnom tipa RA su dvostruki ekscentrični sa vezom za oblatne ili prirubnice i kućištem od livenog ili fabrikovanog ugljenika/nerđajućeg čelika, dostupni do DN1600 za primene do PN16, kao i za horizontalne i vertikalne instalacije. Dizajnirani su sa spoljnim sklopom protivteže koji pomažu u pokretanju zatvaranja kada se normalan protok zaustavi i pre nego što dođe do obrnutog protoka. Hidraulični sistem prigušivanja kontroliše brzinu zatvaranja i sprečava bilo kakav hidroudar u cevovodima. Nepovratni ventili su idealni za brzu zaštitu bez udara povratnog toka u branama visokog pritiska i hidroenergetskim sistemima.
→ Serija 1410 nepovratni leptir/klapna ventil, tip RA

Nepovratni „recoil“ ventili

AVK nepovratni ventili sa više klapni dostupni su do DN1600 i za ocene pritiska do PN25. Liveni su od nodularnog liva sa sedištem od metala i dizajnirani su za primene kritične od prenapona, idealne za zaštitu pumpi i cevovoda u branama, rezervoarima i hidroelektranama.
→ Nepovratni ventili sa više klapni serije 641

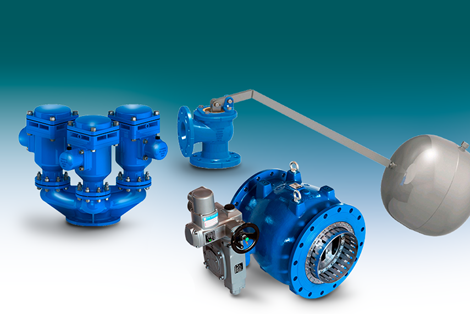

Regulacioni ventili

U složenim vodovodnim sistemima kao što su brane i hidroelektrane, regulacioni ventili i vazdušni ventili podržavaju bezbedan i efikasan rad sistema. Za regulaciju visokog pritiska i/ili kritičnog protoka, igličasti ventili nude precizno prigušivanje zahvaljujući svojim bliskim linearnim karakteristikama protoka, što ih čini idealnim za obilaznice turbine i donje izlaze.

Igličasti ventili (klipno-prstenasti ventili)

AC.MO igličasti ventili, standardno dostupni do DN1600 i PN40, dizajnirani su za prigušivanje i kontrolu pritiska i protoka pri visokim protocima i visokim diferencijalnim pritiscima. Fokus je na izdržljivosti i pouzdanosti sa čvrstim kućištem ventila izrađenim od nerđajućeg čelika do DN150 i nodularnog gvožđa presvučenog fuzijskim epoksidom u većim veličinama. Idealni su za obilaznice turbine i donje izlaze u branama i hidroenergetskim sistemima.
→ Iglični ventili serije 872

Ventili sa plovkom

AVK ventili sa plovkom dizajnirani su za ugradnju u vrh rezervoara ili rezervoara kako bi se automatski kontrolisala brzina punjenja i potpuno se isključila kada se dostigne unapred određeni nivo, i idealni su za održavanje sigurnog nivoa vode u manjim instalacijama rezervoara. Uravnotežen dizajn ravnoteže osigurava da je rad gladak i pouzdan. Izrađeni od nodularnog liva sa polugom i plovkom od ABS-a ili nerđajućeg čelika i dostupni su u DN50-300.
→ Ventili sa plovkom serije 854

Vazdušni ventili

Vazdušni ventili štite cevovode automatskim oslobađanjem zarobljenog vazduha tokom punjenja i dopuštajući dovoljno vazduha u cevovod kako bi se sprečilo stvaranje vakuuma iza diska, igličastog/klipno prstenastog ili zasuna koji se zatvaraju u protok velike brzine ili tokom odvodnje cevovoda. Ako se dozvoli formiranje vakuuma, može doći do oštećenja, nizvodne kavitacije ili čak kolapsa cevi.

AVK ventili sa dvostrukim otvorom sa rasporedom klastera sa VNR funkcijom dizajnirani su za pouzdano ispuštanje vazduha i sprečavanje vakuuma u vodovodnim cevovodima do PN16. Omogućavaju vazduhu da slobodno uđe u cevovod pri pražnjenju, ali kontrolišu izbacivanje dok se ne uspostavi regularan protok. Ovo stvara vazdušni pufer koji efikasno smanjuje brzinu udara i potencijal prenapona sistema. Drugi otvor automatski ispušta akumulirani vazduh tokom normalnih radnih uslova. Izradjeni od duktilnog liva sa svim ostalim komponentama u polimernom materijalu ili nerđajućem čeliku.
→ Ventili za vazduh serije 851

Montažno-demontažni komadi

MDK komadi olakšavaju ugradnju i uklanjanje prirubničkih cevi, ventila, pumpi i druge opreme. Omogućavaju aksijalno podešavanje tokom montaže i demontaže, zahvaljujući svom teleskopskom dizajnu. Nudimo dve glavne konfiguracije, pogledajte više detalja:

Dizajn centralne prirubnice sa vezicama koje osiguravaju visoku čvrstoću i čvrsto zaptivanje, dostupan u različitim konfiguracijama i do DN2600 i PN25
Kompaktan dizajn sa dve prirubnice koji štedi prostor sa manje veznih šipki, dostupan od mekog čelika do DN1600 i PN16
