Supa Maxi™ zatezne univerzalne spojnice

Supa Maxi™ postavlja nove standarde

Supa Maxi™ čini kompletan asortiman univerzalnih i zateznih spojnica, izrađenih prema standardu EN 14525 za vodu, gas i otpadne vode. Ravne spojnice i flanš adapteri su dostupni u DN50-600, završne kape  DN50-400, i redukcione i prelazne spojnice DN50-300. I više, deo asortimana čine i zasuni  DN80-300 za vodu i otpadne vode. Patentirani SupaGrip™ potporni sistem zaptivanja ima fleksibilan nosač, a u kombinaciji sa jedinstvenim dizajnom pritezača, SupaGrip™ pruža vrhunsko prijanjanje i zatezni otpor na svim dimenzijama cevi i materijalima.

Supa Maxi™ univerzalne zatezne spojnice postavljaju novi standard

SupaGrip™ pruža potpunu potporu zaptivki, čak i na cevima najmanjih veličina u okviru opsega tolerancije kao i kad se koristi na ovalnim cevima. Fleksibilan nosač je dizajniran tako da može da se skupi i prilagodi se spoljnom prečniku cevi. Kao rezultat, služi kao solidna potpora zaptivki i omogućava punu deflekciju i do 1,5 x PN testa pritiska.

Kad se zavrtnji pritežu, segmenti nosača i zavrtnji se pomeraju prema osi spojnice/cevi, obezbeđujući da zaptivka prijanja oko cevi i da segmenti pritezača bolje prionu na površinu cevi.

Zatezna na svim materijalima cevi

Optimalne sposobnosti prijanjanja i stezanja na svim materijalima cevi obezbeđuju se putem dva segmenta metalnog pritezača - crveni liv za PE i PVC cevi i kaljeni nerđajući čelik za liveno gvožđe, kovano gvožđe, čelik, nerđajući čelik, GRP i AC cevi.

Segmenti pritezača se čivijama montiraju na segmente nosača kako bi se obezbedila maksimalna istrajnost. Materijali visokog kvaliteta obezbeđuju da se sabijenost zaptivke vremenom ne izgubi i da spojnica ostane zategnuta.

Spojnice dizajnirane prema EN14525

Sve AVK Supa Maxi™ spojnice su dizajnirane po PN16 zahtevima , što znači da je maksimalni pritisak testiran na 1.5 x PN = 24 bara. Spojnice  DN50-300 poseduju  EN 14525 KIWA odobrenje za  PN16, što znači da su  DN50-300 spojnice odobrene prema  1.5 x 16 + 5 = 29 bara sa punom deflekcijom. Za opseg DN350-600 KIWA odobrenje prema EN 14525 PN10 je u isčekivanju, što znači da će odobrenje obuhvatati opseg  DN350-600 prema 1.5 x 10 + 5 = 20 bara sa punom deflekcijom. Pročitajte više.

Sa Supa Maxi™ spojnicama vreme instalacije je kraće

Spojnice omogućavaju savijanje od ±4° sa svake strane (ukupno 8°) prilikom maksimalnog pritiska od 16 PN.

Velike tolerancije kad je reč o dubini umetanja omogućavaju da se cev seče pod malim uglom. To omogućava laku montažu bez potrebe za preciznim prilagođavanjem.
Sve spojnice težine veće od 10 kilograma dizajnirane su sa otvorom za kačenje, omogućavajući time lako i ergonomski bezbedno rukovanje.

Protočni ventil pruža izuzetnu bezbednost prilikom popravljanja starih cevi. Sa ugrađenim ventilom lako je isključiti vodu u slučaju kasnijih dodatnih popravki ili zamene cevovoda.

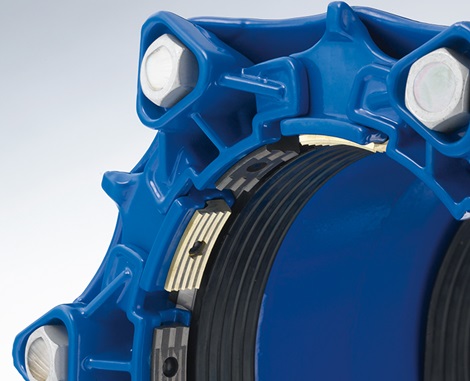

Optimizovan dizajn zavrtanja

Dizajn zavrtanja je optimizovan za brzo i lako sklapanje. Trudimo se da broj zavrtanja bude što manji i reč je uvek o standardnim zavrtnjima koji omogućavaju upotrebu standardnih alata. Zavrtnji i matice su premazani slojem protiv trenja kako bi se ono sprečilo.  Zavrtnji se zatežu od stranice naglavka radi lakog sklapanja kad je prostor u jarku ograničen, a navoje štiti trajni zaštitni poklopac.

Matice se nalaze u okviru nosača i prekrivene su zaštitnim poklopcima kako ne bi pale kad se zavrtnji odvrnu. Ponovno zatezanje zavrtanja nije neophodno zbog potpuno metalnog SupaGrip™ potpornog sistema zaptivanja.

Trajni zaštitni poklopac

Tokom rukovanja centralni deo zaštitnog poklopca pokriva oštre segmente pritezača  i sprečava zemlju da uđe u spojnicu. Kad se centralni deo ukloni, spojnica je spremna za montažu.

Spojnice od visokokvalitetnog materijala

  • Spojnice su dizajnirane sa naglavcima od duktilnog gvožđa i nosačima od livenog čelika sa premazom od epoksidne smole prema standardu DIN 30677-2, odobreno od strane GSK.
  • Zaptivke od EPDM gume odobrili su NF i DVGW za pitku vodu, a zaptivku od NBR gume odobrili su DVGW i Gastec.
  • Zavrtnji i podloške su od nerđajućeg čelika A2, koji je standard, i opciono od A4. Matice su od nerđajućeg čelika A4 otpornog na kiselinu.
  • Segmenti pritezača su od bronze RG5 i kaljenog nerđajućeg čelika i montiraju se pomoču čioda od poliamida.
  • Trajni zaštitni poklopci od reciklirajuće PE su crni za vodu i otpadnu vodu, a žuti za gas.

Slučaj

Supa Maxi™ spojnice za renoviranje protivpožarne mreže

Supa Maxi™ su spojnice sa brojnim karakteristikama koje omogućavaju njihovu upotrebu kod različitih instalacija.
fire
Vidi sve priče

Animacija

Supa Maxi™

Animacija sa karakteristikama i instalaciji naših Univerzalnih Supa Maxi™ spojnica serije 63X

PREUZIMANJE BROŠURA

Spojnice i adapteri

Upoznajte širok asortiman univerzalnih i namenskih spojnica, flanš adaptera i zatvarača projektovanih za laku ugradnju.
